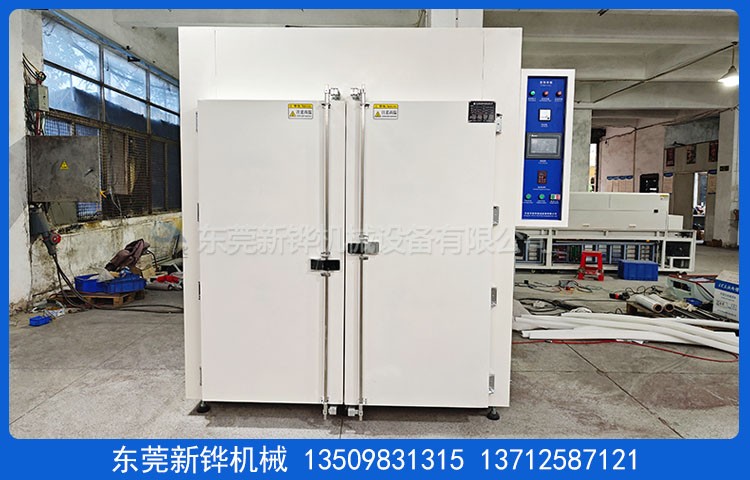

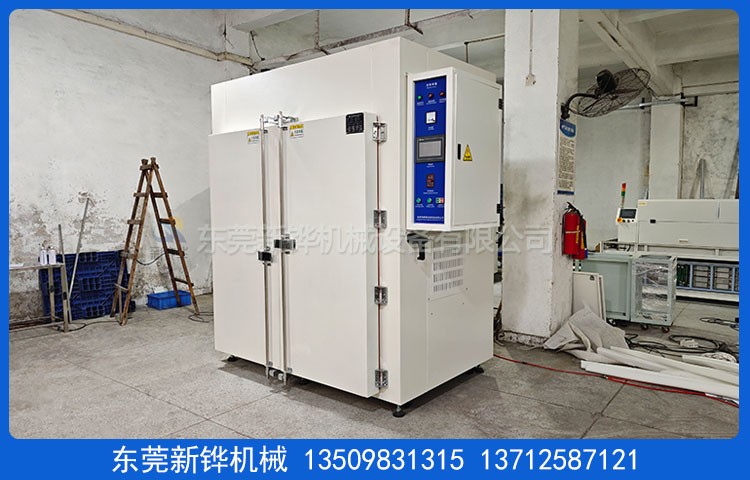

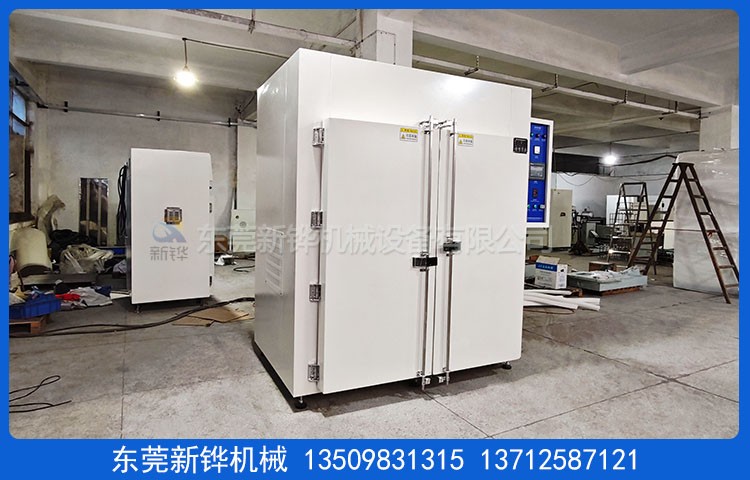

設備名稱:硅膠滾筒烤箱
設備型號:XHMO-40T
設備電源:AC380V 3φ 50HZ 30KVA
爐內尺寸:寬1450*深1010*高1400mm（參與尺寸）
外箱尺寸:寬2307*深1875*高2483mm（參與尺寸）
滾筒尺寸:內接圓φ700*1200mm，滾筒中間隔板分三個料倉，內膽孔徑:3mm，孔中心距4一6mm
接料空間:滾筒底部接料高度預留300mm
溫度范圍:常溫℃+10～300℃,使用溫度:230℃，升溫時間30分以內（空爐測試）,最少可設置三段以上升溫
硅膠滾筒烤箱溫度平衡(空爐測試）:
（1）恒溫后空爐4點測試，溫度測量:±1.5%約±5℃，烤箱不轉，恒溫1H后讀取測量數據
（2）滾筒內均勻取料倉中心的點測量最少2點，(滾筒內部可放寬到±10℃）
機臺式樣:雙開門
排氣裝置:回收漏油裝置
爐內材質:SUS304不銹鋼
外箱材質:鋼板靜電噴涂
保溫材質:硅酸鋁棉
滾筒材質:SUS304不銹鋼
滾筒樣式:滾筒固定在箱體內，不做單獨推車取出
滾筒旋轉:增加單獨的物理旋鈕控制滾筒旋轉角度方便取料/放料，減少人工去推動滾筒，開關位置如果可以放在內部，不造成安全隱患可以放在箱體內部明顯、人容易夠到的位置，如若不行請設計在箱體外面門頂處
門的密封:玻璃纖維（耐溫達300℃）
操作系統:7寸觸摸屏配可編程控制器（國內名牌廠家）
溫度控制器:國內名牌廠家
主控傳感器:1個點
測溫傳感器:左側2個點；右側2個點；背部1個 點；（5點均勻分布）
報警記錄:顯示屏查詢報警履歷
超溫報警:電子顯示調節
排風方式:內部設置主動排風系統，外部設置有送風口和出風口（大小）
送風馬達:循環風機
附帶機器:得力掃碼器
安全防護:超溫報警（加熱器空間與爐內空間各1個）；馬達過載保護；加熱器斷線報警；
硅膠滾筒烤箱通信協議:
（1）配備掃碼槍識別產品功能.識別物料信息，已生產過的產品可直接調用之前生產參（配方信息）
（2）預留RS485端口（mudbus-Rtu協議），以太網端口，供上位機采集相關生產信息（配方名稱、段數、各段的溫度、時間等），后續協助MES系統連接
硅膠滾筒烤箱其它要求:
(1)制品滾筒分三格，三格均可做單獨門，防止混料
(2)制品取放需要考慮便捷性，尤其滾筒蓋子需要One Push式樣（現狀OK）
(3)滾筒轉速可以調整.無極調速電機，使滾筒轉速在3-15rpm可調
(4)滾筒內壁、滾筒倒料口邊緣、滾筒門板邊緣等和料接觸的地方均打磨拋光光滑。
(5)考慮爐內清掃便捷設計,滾筒內部所有夾角過度圓滑（或其他方式）
(6)在滾筒內壁增加光滑的錯位分料條,滾筒內壁噴砂100-120目（啞光），防粘料
(7)要定時/定溫停機的功能，控制風扇分段停機 （維持現狀OK）
(8)烤箱頂部保留排油口、接油盤及調風閥，采用自動排煙設計
(9)現有烤箱有出現因為門板變形出現漏煙、底板太薄電機座脫焊或被拉彎、滾筒兩側門板太薄等現象，新型烤箱采用合理設計，關鍵部位增加支撐，確保不變形
(10)烤箱溫度高，為保證隔熱層效果，要考慮增加隔熱層厚度
(11)溫度到達最大300℃過程中箱體外表面溫度（除頂部外）不能＞55℃ （內膽與外箱連接過渡區域不在檢測范圍內，如門縫）
