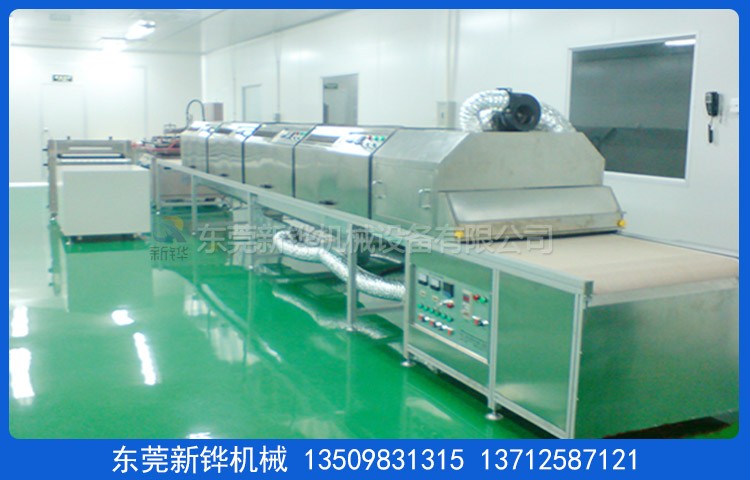

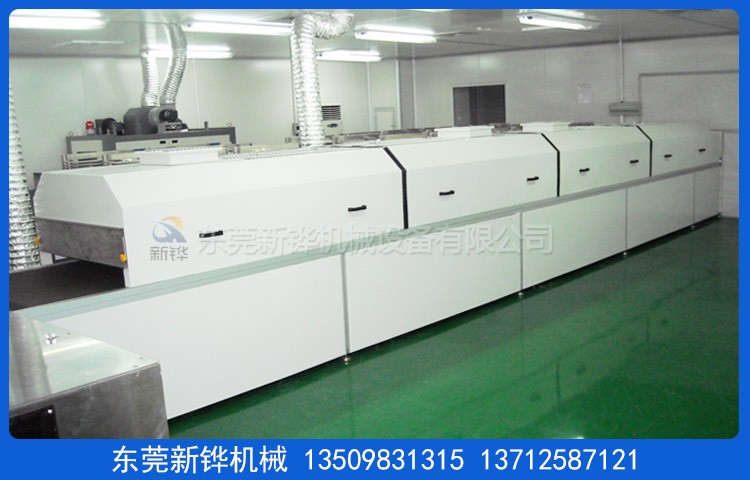

機臺名稱:下吸風無塵隧道爐
機臺型號:XHSOL-1200-3IR
設備電源:AC380V 3Φ 50HZ 55KW
機臺尺寸:外尺寸: L15000×W1060×H1350㎜； 內尺寸:L20000×W860×H50㎜；
入料段長:1000㎜；烘干段長:3000㎜（3位）；冷卻段長:500㎜（3位）絲印工位長:1500㎜（3位）；出料段長:500mm(含冷卻風扇200mm)；進/出可調高度:50MM；
輸送帶寬:1200㎜，輸送面距地高:750㎜+ 50 ㎜；
溫度范圍:RT～MAX150℃，常用100℃，RT～100℃大約20min；
溫控系統:7寸臺達觸摸屏*臺達PLC*臺達溫度模塊，PID自動演算；配合日本神港SSR輸出控制加熱，臺灣（華菱）K型熱電偶檢測溫度；
溫度均勻度:空爐100℃恒溫30min后溫差±5℃（進料段除外）；
內箱材質:采用SUS201＃T1.2mm不銹鋼板，四周氬焊密封加工（防污染）；
外箱材質:采用SS41＃T1.5mm鋼板經防銹后靜電高溫粉體涂裝；
機架采用:40*40*1.5方通制作經防銹后靜電高溫粉體涂裝，皺紋白；
保溫材質:下吸風無塵隧道爐采用120K高級保溫棉，保溫層厚度100㎜加空氣隔熱保溫,采用耐高溫硅膠迫緊，美觀無污染；
機臺結構:加熱爐蓋采用電動推桿掀開，機臺底座四周采用SS41＃T1.2mm鈑金封板（可拆卸)；進出料口加裝高度調節板，防止熱量流失；
送風系統:采用2組升捷長軸型烤箱專用馬達配強力型多翼式風輪，由頂部循環送風，熱風從上至下經過進口高效過濾器后吹向產品，噴流式設計，均勻性佳，潔凈等級1000級（同等級無塵車間環境）；
加熱方式:短波半鍍白膜紅外線電熱管，升溫快，省電，加熱功率:36KW；

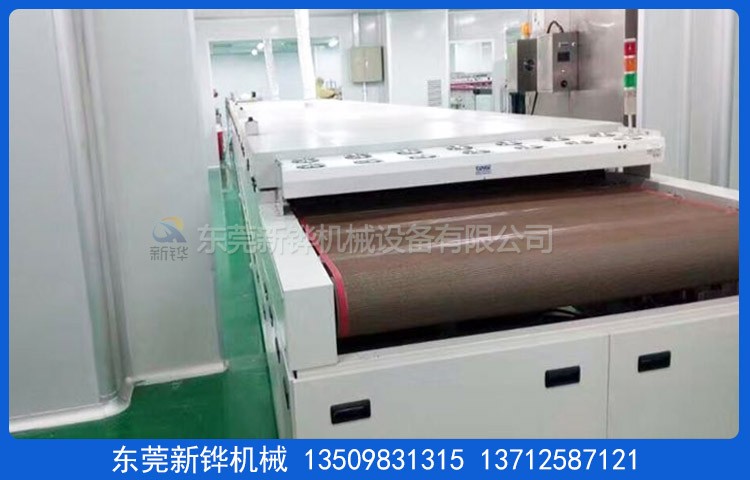

輸送系統:輸送馬達采用1.5KW臺灣萬鑫減速馬達,輸送速度: 1~6M/min；輸送采用4*4鐵氟龍網帶，厚1.0 mm，鍍鋅傳動滾筒，輸送方式面對控制面板（控制箱出料段下方）由左至右，連續式輸送；進料段加裝紅外線光電自動糾偏輸送帶裝置，加裝一次性除塵粘滾。
安全系統:超溫停止加熱并警報裝置；馬達過電流保護，接觸器；控制回路短路及過載保護；出料段加裝異常緊急開關，光電檢測開關；三色指示燈（紅色故障指示、黃色待機指示、綠色運轉指示）；漏電斷路器，電源逆向防止器等…（施耐德）合乎國際安全標準；
其它配置:入料段1000mm手動放料，出料段1000mm手動收料；搬運腳輪與水平調整固定螺絲腳M18×L150㎜；保固期限爲一年。因機臺質量問題而造成零件之損壞將免費更換（消耗零件及損壞原因在買方時不在此限）；
東莞新鏵烘干設備廠家生產:下吸風無塵隧道爐,無塵隧道爐,下吸風隧道爐,百級潔凈隧道爐,無塵潔凈隧道爐,工業精密隧道爐,隧道爐,潔凈隧道爐,熱風隧道爐,紅外線隧道爐,熱風+IR潔凈循環隧道爐,固化隧道爐,高溫隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較??； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
