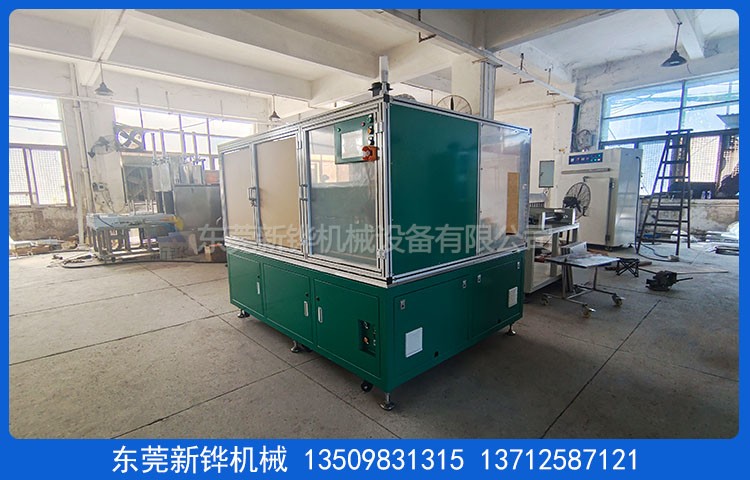

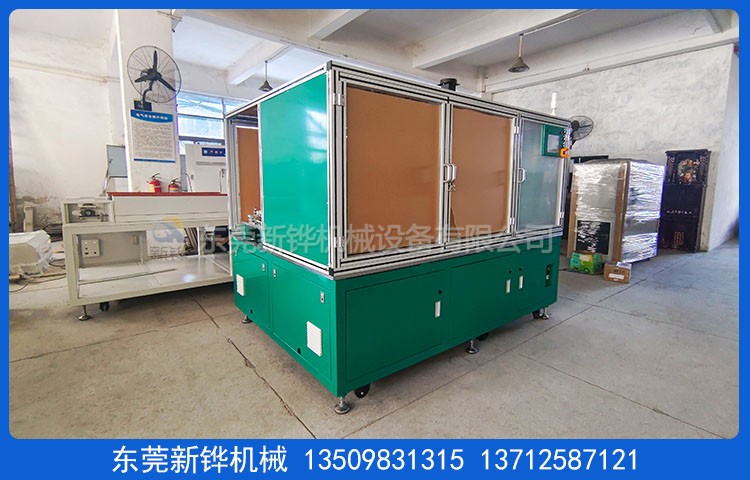

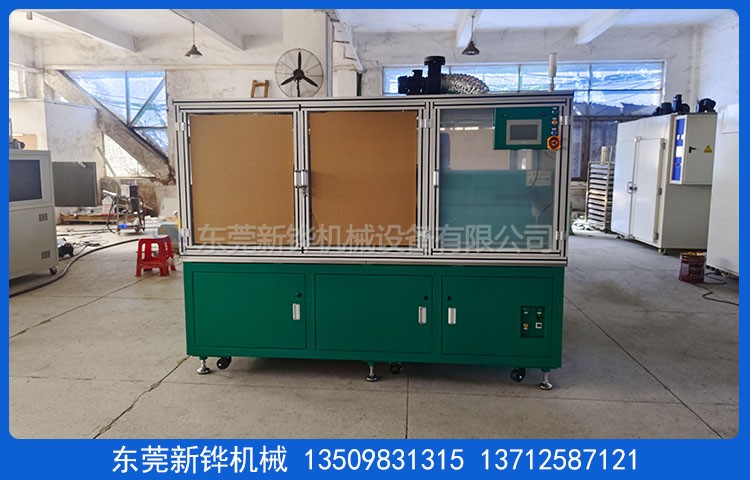

設備名稱:磁瓦焗干機
機器型號:XHMO-5Y-380T-1R
整機電源:AC380V/15KW/50HZ （含安全外罩）
外型尺寸:長2000*寬1600*高1800mm
外箱材質:SS41#1.5mm折彎焊接加工，打磨倒角無毛刺。
保溫夾層:高密度白色硅酸鋁棉，隔熱厚度為50mm。
內箱材質:SUS201#1.2mm鏡面不銹鋼密焊加工，產品進出口高度150mm.
運風方式:頂部單向水平熱風循環運風，0.37KW長軸電機配9寸多翼式風輪。
加熱方式:中波紅外線電熱管器，加熱功率:12KW，升溫速率:12℃/min,烘烤時間:15分鐘。
溫度范圍:常用溫度80℃，最高溫度:室溫-200℃可調，溫度均為度:80±10℃。
檢修方式:爐蓋打開為氣動彈簧加手動撐桿保護，測試孔位置:下爐體掀開正面1個，氣彈簧側面1個。
冷卻機罩:正面一排高速橫流風扇吹風，頂部中間∮90mm排風口與頂部排風機相接排熱，機架內安裝370W高速離心風機送室外冷風入冷卻罩冷卻降溫，10厘臺面開多個出風口，風機出風口加導流分風調節板.
機架臺面:采用40*40*3.0mm方通,機架臺面為10厘水平加工，地面到治具杯底面高度1004mm(不含機械手20厘固定臺板）。
機架封板:磁瓦焗干機采用T1.4冷板六面封板，打磨倒角無毛刺，防銹后高溫噴塑。
輸送鏈條:輸送節拍:5S/個，08B加長銷不銹鋼鏈條，加長銷軸∮8mm，鏈條節距63.5mm(5*12.7),總共330個鋁質治具杯。
進出料定位 日本SMC氣缸夾持轉子上、下料，進出料光電檢測鏈條定位。
機臺外罩:框架用40*40*2.0mmmm鋁型材，前后活動門用5厘透明壓克力板，左右兩側+頂部冷板烤粉，頂部安裝T5節能照明燈管（不安裝門磁保護開關）.
控制方式:日本歐姆龍溫控器+臺能SCR控制中波紅外線電熱管，三相數顯電流表檢測電流、風機接觸器施耐德。
安全裝置:機械式超溫保護器、相序保護器、熱過載保護、正泰漏電開關、三色指示燈。
烘烤流程:上料處夾持氣缸定位上料，烘烤溫度80℃烘烤25分鐘大約走190個產品，風冷7分鐘大約走75個產品,冷卻后產品表面溫度45±5℃，下料處夾持氣缸定位下料，大約28分鐘走完整個流程。
機臺顏色:打磨倒角無毛刺，防銹后高溫噴塑（指定色卡:戶外亮光綠/祿豪）
東莞新鏵烘烤設備廠家生產:磁瓦焗干機,磁瓦焗膠機,電機磁瓦焗爐,轉子磁瓦焗爐機,焗膠機,焗干機,轉子焗爐,磁瓦焗爐,殼體焗爐,電機焗爐,定子浸漆焗爐,線圈滴漆焗爐,電機灌膠焗爐,轉子隧道爐,電感線圈隧道爐等設備研發制造.
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
