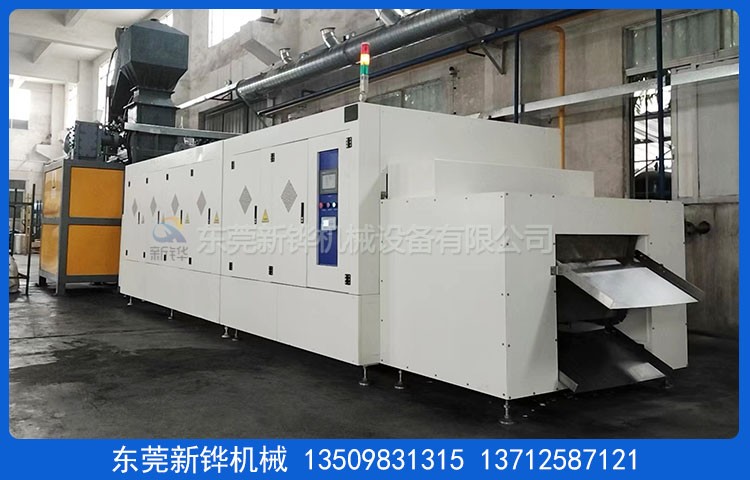

產品說明：電芯預熱隧道爐(型號:XHSOH-7-08-2R)

制造商：東莞市新鏵機械設備有限公司
核心定位：專為鋰電池電芯、硅料及碳漿材料打造的連續式氮氣保護高溫燒結/碳化設備，實現無氧化、高光亮、防爆的安全熱處理工藝。

1.產品概述

本設備是東莞市新鏵機械設備有限公司針對新能源電池材料及精密電子元件熱處理工藝深度研發的專用隧道爐。設備采用全封閉氮氣保護氣氛，有效隔絕氧氣，防止電芯、硅料及碳漿在高溫燒膠、碳化及燒結過程中發生氧化反應，確保產品表面光亮、性能穩定。其獨特的雙層水套冷卻系統與五區精準溫控設計，完美平衡了升溫效率與降溫曲線，是提升電池材料一致性與良率的關鍵裝備。

2.核心工藝流程與功能

· 適用工藝：燒膠(BinderBurnout)→碳化(Carbonization)→燒結(Sintering)。

· 適用物料：鋰電池電芯、硅料負極材料、碳漿涂覆件等。

· 氣氛保護：全程通入氮氣(N?)，配合多道充氮簾與氧含量實時監控，確保爐內低氧環境（防爆、防氧化）。

· 輸送方式：采用304#不銹鋼鏈條串桿網帶+200目席形網，運行平穩，透氣性好，適合承載各類治具或散裝物料。

3.關鍵技術參數規格

4.結構設計與材質亮點

爐膛與保溫系統

· 馬弗罐體：采用T6mm厚SUS304S高溫不銹鋼板折彎成型，頂部拱形結構設計，增強高溫抗壓性；特殊焊接工藝確保氣密性，杜絕漏氣。

· 保溫層：爐膛上下填充高鋁穿孔磚+重質高鋁磚，爐襯與爐體間填充高溫陶瓷纖維棉。雙重保溫結構，鎖溫效果極佳，外殼溫度低，節能顯著。

· 機架外箱：T50*50mm方管焊接機架，T1.5mm冷板外箱并經靜電高溫粉體涂裝（鄒紋灰白色），防銹耐腐蝕，美觀耐用。

安全與氣氛控制系統

· 多重充氮保護：在上料段下方、上料與恒溫交接處、恒溫與冷卻交接處均配置充氮簾裝置，形成氣幕隔離，最大限度減少空氣進入。

· 智能監控：恒溫段內置氧含量分析儀，信號直接接入觸摸屏實時顯示，一旦氧含量超標立即報警，確保生產安全（防爆）。

· 水冷降溫：出口段采用雙層水套式結構，通入循環冷卻水強制降溫，配合空冷區，確保產品出爐溫度適宜，避免高溫氧化回色。

智能操作系統

· 控制核心：搭載7寸觸摸PLC可編程控制器人機界面。

· 功能權限：具備溫度設定、速度調節、故障報警記錄、參數權限管理等功能。

· 溫控算法：采用PID自整定技術，配合電力主調整器，自動平衡調溫校正，確保±1.5%的高精度控溫。

5.設備分段結構詳解

· 入料段(1000mm)：高度100mm，配置充氮簾，平穩導入物料。

· 恒溫燒結段(3000mm)：核心加熱區，5區溫控，全程氮氣保護，完成燒膠、碳化、燒結反應。

· 冷卻段(2000mm)：雙層水套+空冷結構，快速安全降溫。

· 出料段(1000mm)：便于收集處理后物料。

· 安裝定位：配備M20承重腳杯及3寸調節腳杯，支持三段拼接安裝，穩固且易于調平。

6.為什么選擇新鏵機械？

· 專業定制：深耕熱處理設備15年，懂工藝更懂設備，可根據電芯/硅料特性微調溫區與氣氛流量。

· 安全合規：嚴格的防爆設計與氧含量閉環監控，符合新能源行業高標準安全規范。

· 節能高效：優化的保溫結構與分區加熱邏輯，相比同類設備能耗降低15%-20%。

· 售后保障：提供安裝調試、工藝培訓及終身技術支持，讓您無憂生產。

東莞市新鏵機械設備有限公司
專注光熱固化與高溫熱處理解決方案
聯系我們獲取詳細技術方案與報價！
