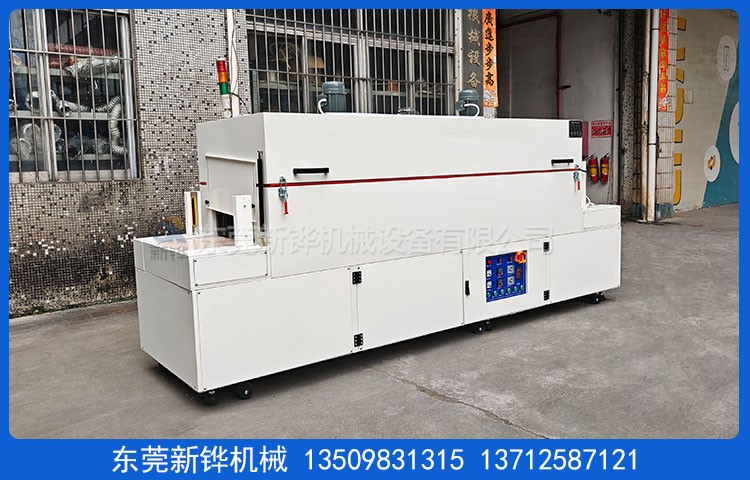

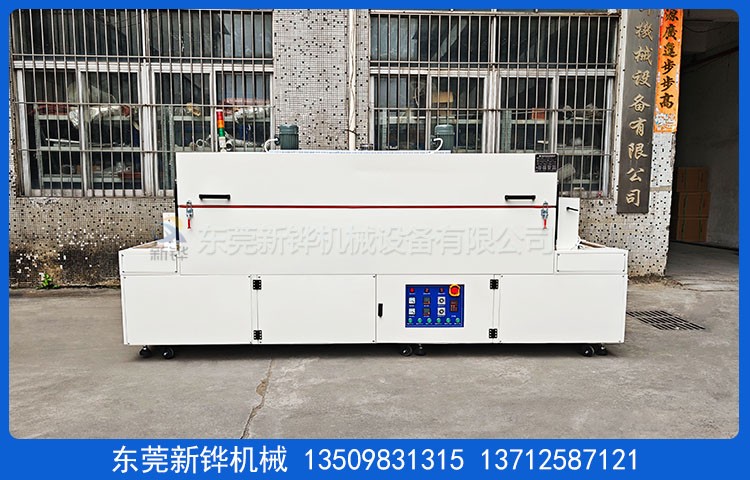

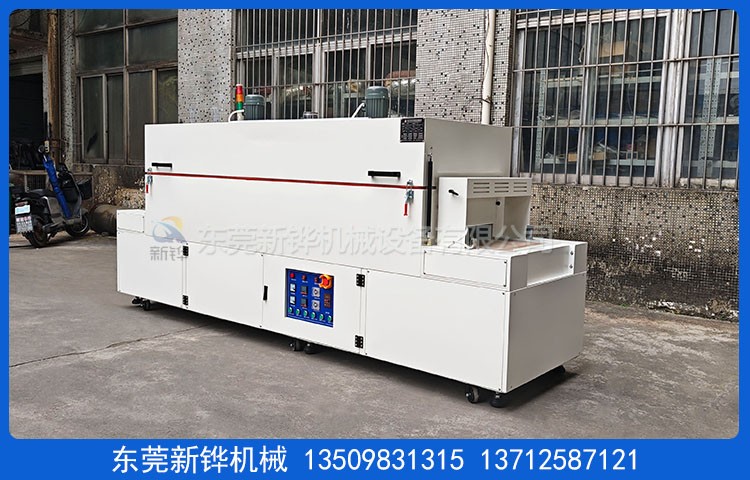

東莞市新鏵機械設備有限公司專為電子元器件精密點膠工藝打造的高性能固化設備。本款電子件膠固隧道爐集智能溫控、高效運風與安全防護于一體，完美解決電子元件封裝、粘接、涂覆后的快速固化難題，確保產品一致性，提升產線良率。
· 三段獨立智控：前、中、后三段獨立PID智能溫控，配合精密K型熱電偶與可控硅輸入，實現±3~5℃的超高均勻度（80℃恒溫空爐測試），杜絕局部過熱或固化不均。
· 極速升溫節能：12KW不銹鋼電熱管加熱，空爐從常溫升至80℃僅需約5分鐘，大幅減少等待時間，提升產能。
· 柔性輸送系統：采用寬500mm、厚0.7mm的黃色特氟龍網帶，耐溫性強、不粘膠；輸送速度可調（對應烘干時間20-100分鐘），完美適配不同膠水固化曲線。
· 智能出料檢測：出口配備光電傳感器，檢測到產品流出后自動停帶并聲光報警，防止堆疊碰撞，實現無人化值守。
· 便捷維護設計：頂部采用氣彈簧掀開+撐桿保護結構，檢修加熱室無需拆卸螺絲，單人即可輕松操作；整機配3寸腳輪腳杯，移動定位靈活方便。
項目 | 參數規格 | 備注 |
設備名稱 | 電子件膠固隧道爐 | |
設備型號 | XHSO-3-05-1R | 數量：1臺 |
電源規格 | AC220V 3φ 50HZ | 總功率：13KW |
尺寸規格 | 烘烤尺寸：2500×550×250mm (L×W×H) | 以實物為準 |
機臺結構 | 進料段250mm + 加熱段2500mm + 出料段250mm | 進料高度250mm |
材質工藝 | 內箱：1.2mm SUS201#不銹鋼 | 表面高溫粉體涂裝（鄒紋灰白色） |
保溫系統 | 100mm高密度黃色巖棉 | 高效鎖溫，節能降耗 |
溫控系統 | 范圍：常溫+10℃ ~ 150℃ 溫度均勻度：±3~5℃ (80℃恒溫) | 輸入模式：精密K型熱電偶+可控硅 |
加熱系統 | 12KW不銹鋼電熱管 | 升溫速率：常溫→80℃ ≈ 5分鐘 |
運風系統 | 2臺長軸型高溫馬達循環運風 | 配Φ90mm可調節排風閥門 |
輸送系統 | 網帶：500mm寬 T0.7mm黃色特氟龍布帶 | 典型工藝：80℃/30min (總周期40min) |
冷卻輔助 | 進出口高溫簾遮擋 + 出料口外吹風扇 | 防止熱量外溢，加速產品降溫 |
安全保護 | 超溫報警停機、過流保護、短路過載保護、漏電斷路、電源逆相保護、進出口安全光柵、出料光電檢測 | 電柜防護等級：IP54 |
使用環境 | 溫度20-30℃，濕度40%-50% | 需壓縮空氣 >5bar (用于氣動部件) |
禁忌事項 | 嚴禁烘烤含高濃度易燃、易爆揮發性氣體或溶劑的產品 | 安全第一 |
本設備嚴格遵循工業安全標準設計：
1. 電氣安全：所有帶電外露部位加裝絕緣保護罩，電柜達到IP54防護等級，防塵防水。
2. 運行保護：具備超溫自動切斷加熱并報警、電機/電熱過流保護、控制回路短路及過載保護、漏電斷路器及電源逆向防止器。
3. 人員防護：進出口安裝安全光柵，防止誤入傷害；高溫區域貼有醒目警示標識。
4. 產品防護：出料口設擋邊防掉落，光電檢測防堆積。
廣泛應用于消費電子、汽車電子、通訊設備、半導體封裝等領域：
· PCB板三防漆固化
· 元器件點膠（紅膠、硅膠、環氧樹脂）固化
· 連接器粘接固定
· 小型模組封裝烘干
· 真實參數，拒絕虛標：所有數據基于實測，如升溫時間、溫控精度等均可現場驗證。
· 細節考究：從特氟龍網帶的選型到氣彈簧檢修設計，每一處細節都為提升用戶體驗而生。
· 定制專家：支持根據產品尺寸、產能節拍非標定制，提供從方案規劃到售后運維的一站式服務。
東莞市新鏵機械設備有限公司
地址：廣東省東莞市萬江街道滘聯路70號1號樓102室
咨詢熱線：13925579290
官網：www.ahzaoj.cn
立即聯系新鏵機械，獲取XHSO-3-05-1R電子件膠固隧道爐專屬報價與技術方案！讓精準固化成為您產品質量的堅實后盾！
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較?。?/p> 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮?dú)鈿夥毡Ｗo(hù),達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
