產品概述

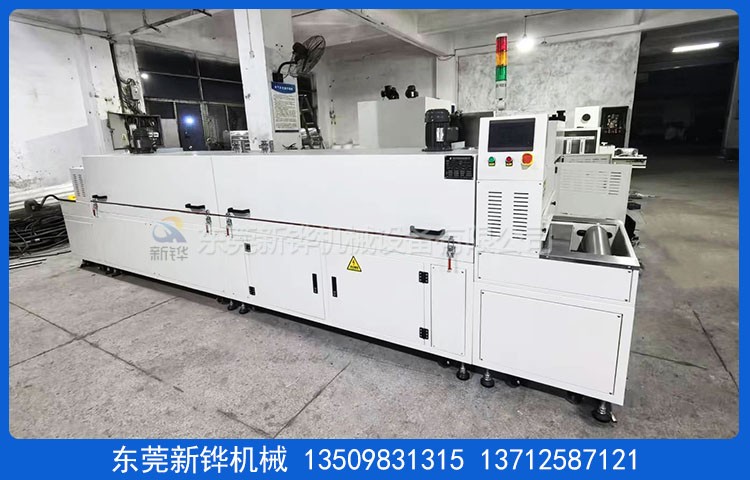

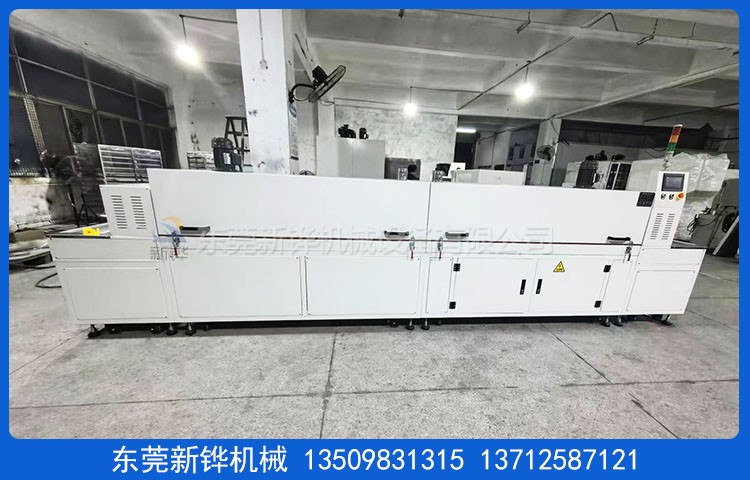

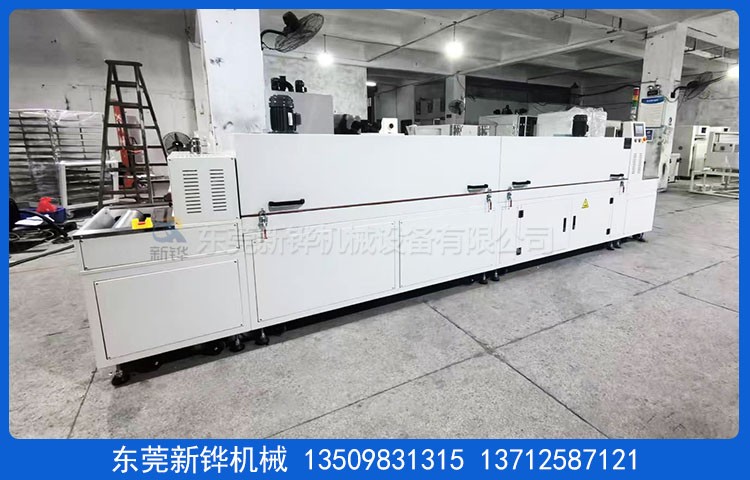

本款固態電池隧道爐是東莞市新鏵機械設備有限公司專為新能源電池領域研發的高效、精密熱處理設備。它專為固態電池、鋰電池等前沿產品的烘烤、固化及熱處理工藝量身打造，確保產品在連續化生產中實現均勻、穩定的熱處理效果，是提升電池性能與一致性的關鍵設備。
核心特點
精密溫控，均勻加熱
設備采用7寸觸摸屏配合固態繼電器（SSR）及PID自動整定功能，實現智能化精準控溫。爐內溫度范圍可從室溫+10℃至200℃任意調節，恒溫狀態下空爐溫差可控制在±5℃以內（130℃測試）。獨特的垂直循環運風設計，配合多組強力風輪，確保熱風均勻吹向產品，杜絕加熱死角。
模塊化設計，高效節能
烘烤區長達4000mm，分為2個獨立加熱區，可根據工藝需求靈活設定溫度曲線。爐體采用100mm厚高密度巖棉作為保溫層，有效鎖住熱量，降低能耗。從常溫升至130℃僅需約15分鐘，升溫迅速，大幅提升生產效率。
穩定輸送，智能便捷
輸送系統采用寬600mm的鐵氟龍網帶，耐腐蝕、耐高溫，配合變頻調速電機，速度可在0-500mm/min范圍內精確調節，適應不同生產節拍。設備配備手動推桿掀開式檢修結構，方便日常維護與清潔。
人性化細節，安全可靠
進出料口均配備離子除靜電風扇，有效消除產品在傳輸過程中產生的靜電，保障生產安全與產品品質。設備關鍵高溫部位均貼有警示標識，多重安全設計，確保操作人員安全。
技術參數
參數類別 | 具體規格 |
設備型號 | XHSO-5.4-06-2R |
設備電源 | AC380V3φ50HZ22KVA |
加熱功率 | 18KW |
烘烤尺寸 | 長4000×寬650×高100mm |
外形尺寸 | 長5400×寬850×高1450mm(以實物為準) |
溫度范圍 | 室溫+10℃～200℃可調 |
溫控方式 | 7寸觸屏控制器+SSR+PID自動整定 |
溫度均勻度 | 恒溫15分鐘后，空爐130℃±5℃ |
輸送網帶 | 寬600mm鐵氟龍網帶 |
輸送速度 | 0-500mm/min(變頻調速) |
輸送高度 | 800±50mm |
爐體結構 | 內箱：T1.2mmSUS201#不銹鋼 |
機臺顏色 | 鄒紋灰白色(靜電高溫粉體涂裝) |
應用領域
本設備是新能源電池生產線的理想選擇，尤其適用于：
1.固態電池的電極烘烤與電解質固化
2.鋰電池極片的烘干處理
3.其他新能源材料的熱處理與定型
關于新鏵機械
東莞市新鏵機械設備有限公司是一家集光熱固化設備科研開發、生產制造、銷售服務于一體的科技型企業。我們致力于為客戶提供高品質、高性能的自動化工業設備，以專業的技術和優質的服務，助力客戶在新能源領域取得領先優勢。
| 獨特性能 | 客戶可選配置 |
內膽全不銹鋼氬弧焊滿焊，防止機臺自身產生灰塵；內部潔凈無塵； 雙重超溫保護,安全更可靠； 內部熱風循環，烘烤物件受熱均勻； 升溫時間快,溫度穩定精準； 國內一流的隔熱、斷熱、保溫技術，密封效果優； 機體外殼溫度低，對室內環境溫度影響較小； 多種加熱及運風方根據產品設定；節能省電、安全環保。 | 可充氮氣氣氛保護,達成無氧化烘烤環境。 控制系統、料盤、推車可依客戶需要選擇配備。 顏色選擇圖例
客戶可以依照色卡指定色彩制作。 |
| ※根據烘烤產品搭配不同料盤/臺車，材質有烤漆、電鍍彩鋅、不銹鋼等，尺寸、規格可非標訂制，歡迎來電咨詢。 | |
溫控選購配備
| 溫控器（單段/8段-256段可編程式） | |||
| 臺灣宇電溫控表 |  | 日本歐姆龍智能型溫控表 |  |
| 日本進口256段可編程式歐姆龍溫控儀 |  | 日本OMRON溫控器 |  |
| 溫度記錄儀 | |||
| 進口多通道彩屏無紙記錄儀 |  | 進口多通道有紙記錄儀 |  |
| 進口PARTLOW圓圖溫度記錄儀 |  | 進口YOKOGAWA 48通道溫度記錄儀 |  |
| 記錄組 | |||
| 手提式溫度記錄器組 6點 |  | IR 電腦溫度記錄器組6點~12點 |  |
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出，可按照SSR、SCR、SSPR等電力自動調整器。 | |||
| 觸摸屏+PLC | |||
| 威倫7寸 |  | Proface |  |
| 三菱 |  | 西門子 |  |
| 工控機以太網遠程監控 | |||
 | |||
| 計時器 30分，999分(標準配備)，24H，99H，年月日可程式計時器。 | |||
| 電力輸出 可安裝SSR、SCR、SSPR等電力自動調整器。 | |||
風路循環圖例
 |  |  |  |
| 單面送風型 | 雙面送風型 | 雙面送風防爆 | 熱輻射上升型 |
 |  |  |  |
| 四面輻射型 | 熱輻射照射型 | 熱風輻射型 | 熱風輻射型 |
料盤、推車選配項目
| 料盤形式 |
|
|
|
| 沖孔盤 | 篩網盤 | 柵格盤 | |
| 活動推車 |
|
|
|
| 烤架 | 烤箱推車+托盤 | 子母推車 |
