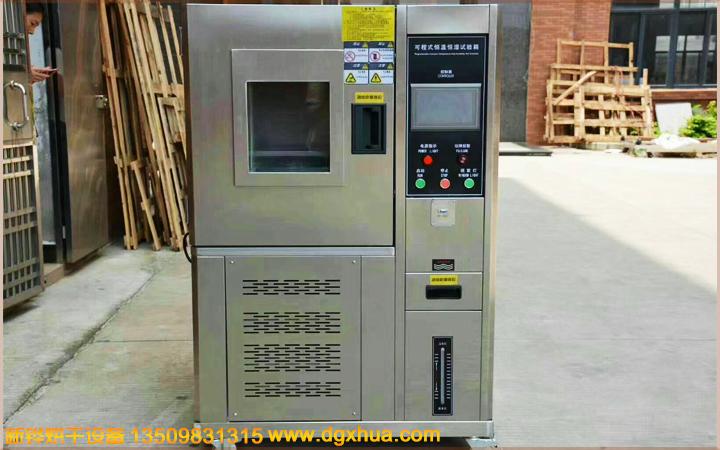

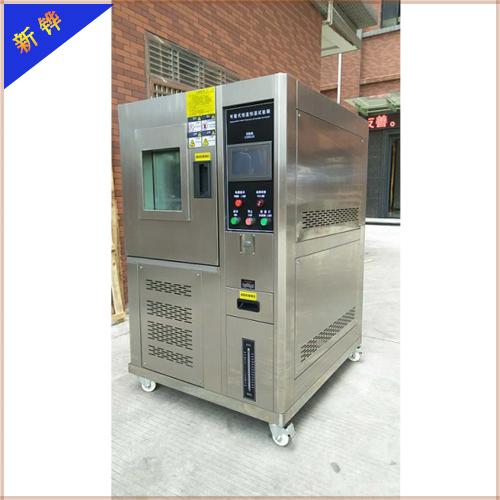

| 工業環境恒溫恒濕測試環境試驗箱產品參數與介紹 |
| 型號：XH-80L XH-150L XH-225L XH- 408 L XH-800L XH-1000L |
| 內箱材質：不銹鋼 |
| 外箱材質：冷軋鋼板表面噴漆處理 |
| 溫度范圍：-40～＋150℃ |
| 內箱尺寸：40*50*40 50x60x50 50x75x60 60x85x80 100x100x85 |
| 100x100x100 |
| 外箱尺寸：97*136*970 90x150x105 95x165x115 105x175x135 145x190x135 145x190x155 |
| 外殼材料：冷軋板不銹鋼板靜電噴塑 |
| 內箱材料：SUS#304加厚耐熱含不銹鋼板 |
| 保溫材料：玻璃棉及PU發泡材料 |
| 產品用途： |
| 恒溫恒濕試驗箱 80L，環境箱用于電子元件，自動化部件，通訊元件，汽車配件，金屬，化學材料、塑膠等行業 |
| 航天、兵工行業、BGA、PCB基板、電子芯片IC、半導體陶瓷及高分子材料之物理性變化、測試其他材料對高， |
| 低溫的反復抵拉及產品于熱脹冷縮產出的化學、可確認產品的質量、從精密的IC到重機械的原件、可作為其它產品 |
| 改進的依據 |
| 主要技術 |
| 溫濕度控制儀表：可編程韓國TEMI8226、觸摸屏輸入、中英文切換 |
| 根據客戶要求可任意設定不同溫度點 |
| 測試驗尺寸：400x500x400mm（寬*高*深） |
| 外箱尺寸：970*1360*970（寬*高*深） |
| 機構及重要參數：測試箱溫度范圍、-60℃ ~+15℃（可編程任意設定） |
| 控制器精度：±0.2℃ |
| 3.1溫度范圍: -40℃～150℃（可任意設定）（可設置為-20~100℃、-30~120℃等不同溫度范圍） |
| 四、可程式恒溫恒濕試驗箱升降溫速度 |
| 4.1.常溫到100℃約25分鐘 |
| 4.2.常溫到-40℃約60分鐘 |
| 五、可程式恒溫恒濕試驗箱技術指標 |
| 5.1溫度指標 |
| 5.1.1.解析度：±0.1℃ |
| 6.1.10送風循環系統 |
| 6.1.10.1.采多翼離心式風輪及密封型馬達，不易失油及束心. |
| 6.2制冷 |
| 6.2.1.工作原理 |
| 6.2.1.1制冷壓縮機 |
| 為了保證試驗箱對降溫速率和zui低溫度的要求,本試驗箱的制冷系統采用法國產泰康（TECUMSEH）全封 閉壓縮 機所組成的制冷系統，該制冷系統具有匹配合理、可靠性高、使用維護方便等優點。 |
| 制冷系統的設計應用能量調節技術，這種行之有效的處理方式既能保證在制冷機組正常運行的情況下又能對制 冷 系統的能耗及制冷量進行有效的調節，使制冷系統的運行費用下降到較為經濟的狀態。 |
| 6.2.1.3.制冷工作原理：制冷循環均采用逆卡若循環，該循環由兩個等溫過程和兩個絕熱過程組成，其過程如 下 ：制冷劑經壓縮機絕熱壓縮到較高的壓力，消耗了功使排氣溫度升高，之后制冷劑經冷凝器等溫地和四周介 質進行熱 交換將熱量傳給四周介質。然后制冷劑經節流閥絕熱膨脹做功，這時制冷劑溫度降低。zui后制冷劑 通過蒸發器等溫地 從溫度較高的物體吸熱，使被冷卻物體溫度降低。此循環周而復始從而達到降溫目的。 |
| 6.2.2配置說明 |
| 6.2.2.1.壓縮機: 全密閉式法國泰康機制冷機1組. |
| 6.2.2.2.制冷劑:采用對臭氧層破壞系數為零的新型緑色環保制一級冷 |
| 劑 R404A（U.S.A Genetron） |
| 6.2.2.3.冷凝器:風冷式冷凝器 |
| 6.2.2.4.蒸發器:鰭片式自動負載容量調整 |
| 6.2.2.5.膨脹系統:毛細管容量控制之冷凍系統 |
| 6.2.2.6.制冷輔助件：電磁閥（日本鷺宮）；干燥劑（丹麥Danfoss）；截止閥（丹麥Danfoss）；高壓保護 開關 （丹麥 Danfoss）等均采用進口零件. |
| 七、可程式恒溫恒濕試驗箱控制系統 |
| 7.1.控制系統：按鍵式數顯溫控器PID演算控制。 |
| 7.2.控制面板 |
| 電源開關 1只 |
| 照明燈開關 3只 |
| 控制器 1只 |
| 總開關 1只 |
| 7.3.安全保護裝置 |
| 壓縮機高壓保護開關 1組 |
| 壓縮機過熱保護開關 1組 |
| 壓縮機過電流保護開關 1組 |
| 無熔絲超載保護開關 1組 |
| 撥盤超溫溫度控制器 1組 |
| 7.4.本系統符合恒溫之可靠度試驗規格 |
| 7.5.1試驗方法 |
| 7.5.1.1 GB/T 2423.1-2001 試驗A：低溫試驗方法 |
| 7.5.1.2 GB/T 2423.2-2001 試驗B：高溫試驗方法 |
| 八、可程式恒溫恒濕試驗箱配件 |
| 8.1.電源線低阻橡膠電纜線5.5m長1條 |
| 8.2.可調置物架2套 |
| 九、提供檔案. |
| 十、可程式恒溫恒濕試驗箱使用環境 |
| 性能保證環境溫度范圍:-5℃～＋30℃（但zui低可達溫度,zui高熱負載能力及降溫時間除外） |
| 十一、可程式恒溫恒濕試驗箱本機使用電源 |
| 11.1.電源:AC3￠5W 380V 50/60Hz?? AC220V/50HZ? ※電壓變動充許值:定格電壓的±10% |
| 11.2.zui大負荷容量: 3.5 KVA |
| 11.3.zui大工作電流: 18 A |
